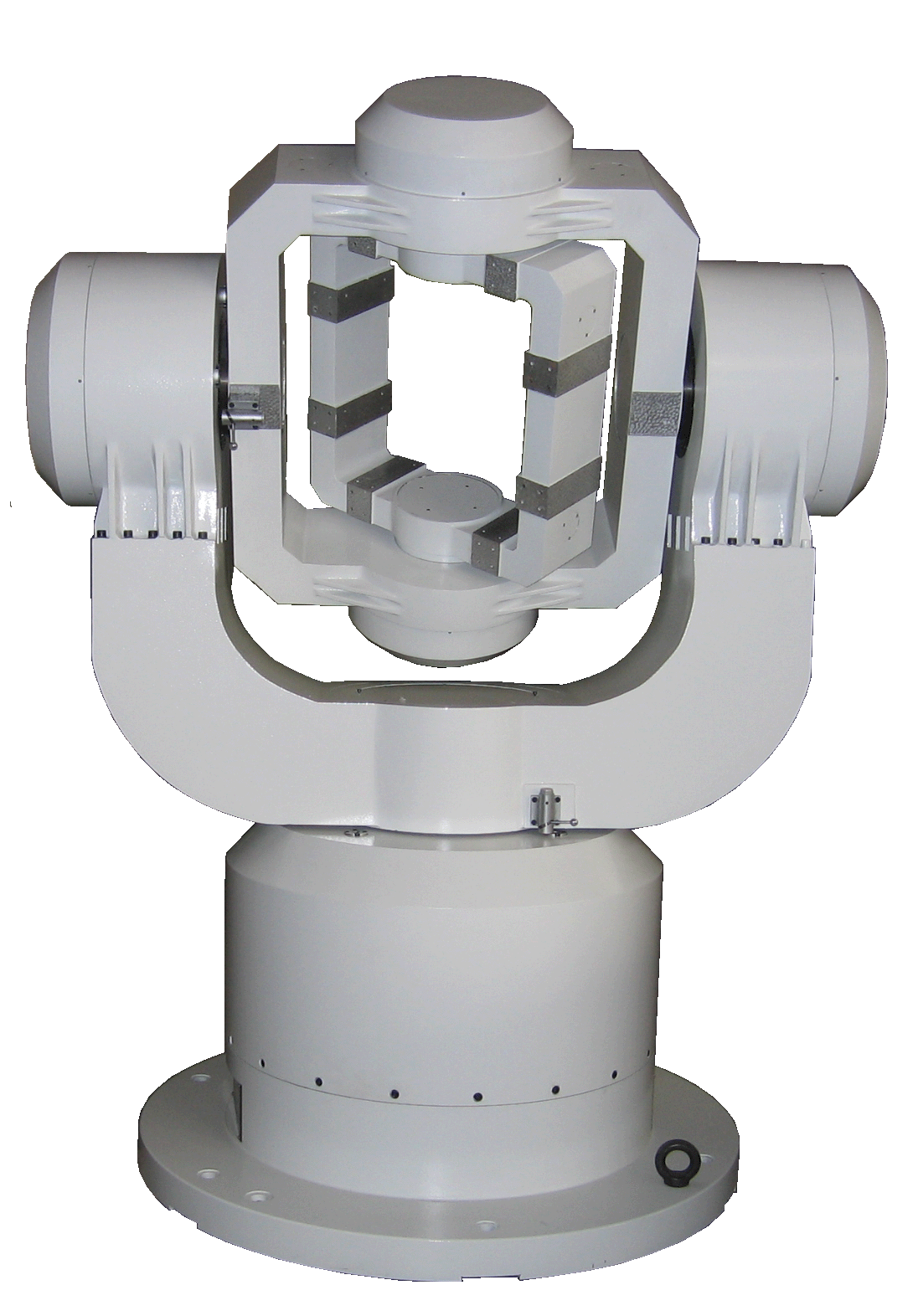

3DMC系列三軸仿真轉臺由機械臺體與測控系統兩大部分組成，臺體采用U-O-O結構形式、精密機械軸系和高剛度臺體結構。具有仿真、位置、速率、搖擺等功能，可模擬運載體的三維運動，用于地面的半實物仿真系統，為慣導系統等負載提供接近真實的運動環境；也可為被測負載提供單軸、雙軸或三軸的定位及速率基準，用于慣性元部件、慣導系統的測試和試驗。
型 號 | 3DMC | |||
功 能 | 三軸速率、位置 | |||
說 明 | 標準 | 定制 | ||
最大負載 | Kg | 35 | 5～200 | |
負載尺寸 | mm | 450×400×400 | 定制 | |
內框 | 最小速率 | °/s | ±0.001 | ±0.0001～±0.01 |
最大速率 | °/s | ±600 | ±50～ ±3000 | |
速率精度及平穩性 | 360°平均 | 5×10-5 | 1×10-6～1×10-3 | |
最高位置精度 | ″ | ±5 | ±1～±30 | |
最大角加速度 | °/s2 | 3000 | 10～15000 | |
最大系統帶寬 | Hz | 12 | 5～20 | |
中框 | 最小速率 | °/s | ±0.001 | ±0.0001～±0.01 |
最大速率 | °/s | ±300 | ±50～ ±1500 | |
速率精度及平穩性 | 360°平均 | 5×10-5 | 1×10-6～1×10-3 | |
最高位置精度 | ″ | ±5 | ±1～ ±30 | |
最大角加速度 | °/s2 | 1500 | 10～8000 | |
最大系統帶寬 | Hz | 8 | 5～18 | |
外框 | 最小速率 | °/s | ±0.001 | ±0.0001～±0.01 |
最大速率 | °/s | ±200 | ±50～ ±1000 | |
速率精度及平穩性 | 360°平均 | 5×10-5 | 1×10-6～1×10-3 | |
最高位置精度 | ″ | ±5 | ±1～±30 | |
最大角加速度 | °/s2 | 1000 | 10～8000 | |
最高系統帶寬 | Hz | 6 | 5～15 | |
滑 環 | 環 | 80 | 可選 | |
轉臺重量 | Kg | 2500 | ||
外形尺寸 | mm | Φ1560×2200 | ||
