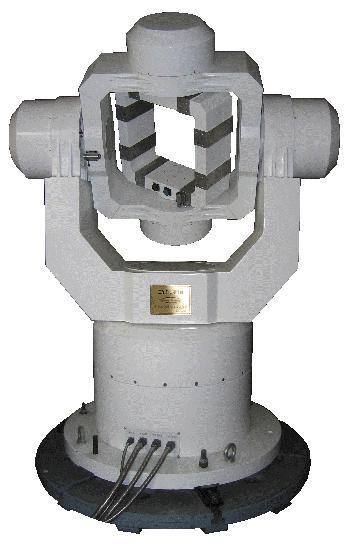

SGT系列三軸慣導系統測試轉臺由機械臺體與測控系統兩大部分組成，臺體采用U-O-O或者U-O-T結構形式和精密機械軸系，具有高剛度臺體結構。主要有位置、速率、低頻搖擺運動功能，為被測單元提供精準的單軸、雙軸或三軸的定位及速率基準，用于慣性元部件、慣導系統的靜態測試和標定。
型 號 | SGT | |||
功 能 | 三軸速率、位置 | |||
說 明 | 標準 | 定制 | ||
最大負載 | Kg | 50 | 5～100 | |
負載尺寸 | mm | 450×440×480 | 定制 | |
內框 | 最小速率 | °/s | ±0.001 | ±0.00001～±0.01 |
最大速率 | °/s | ±500 | ±50～±1000 | |
速率精度及平穩性 | 360°平均 | 5×10-5 | 1×10-6～ 1×10-3 | |
最高位置精度 | ″ | ±2 | ±0.6～±30 | |
最大角加速度 | °/s2 | 300 | 10～2000 | |
最大系統帶寬 | Hz | / | / | |
中框 | 最小速率 | °/s | ±0.001 | ±0.00001～±0.01 |
最大速率 | °/s | ±300 | ±50～±800 | |
速率精度及平穩性 | 360°平均 | 5×10-5 | 1×10-6～1×10-3 | |
最高位置精度 | ″ | ±3 | ±0.8～±30 | |
最大角加速度 | °/s2 | 200 | 10～1000 | |
最大系統帶寬 | Hz | |||
外框 | 最小速率 | °/s | ±0.001 | ±0.00001～±0.01 |
最大速率 | °/s | ±200 | ±50～±800 | |
速率精度及平穩性 | 360°平均 | 5×10-5 | 1×10-6～1×10-3 | |
最高位置精度 | ″ | ±2 | ±0.8～±30 | |
最大角加速度 | °/s2 | 100 | 10～600 | |
最高系統帶寬 | Hz | |||
滑 環 | 環 | 80 | 可選 | |
轉臺重量 | Kg | 2500 | ||
外形尺寸 | mm | Φ1680×2260 | ||
